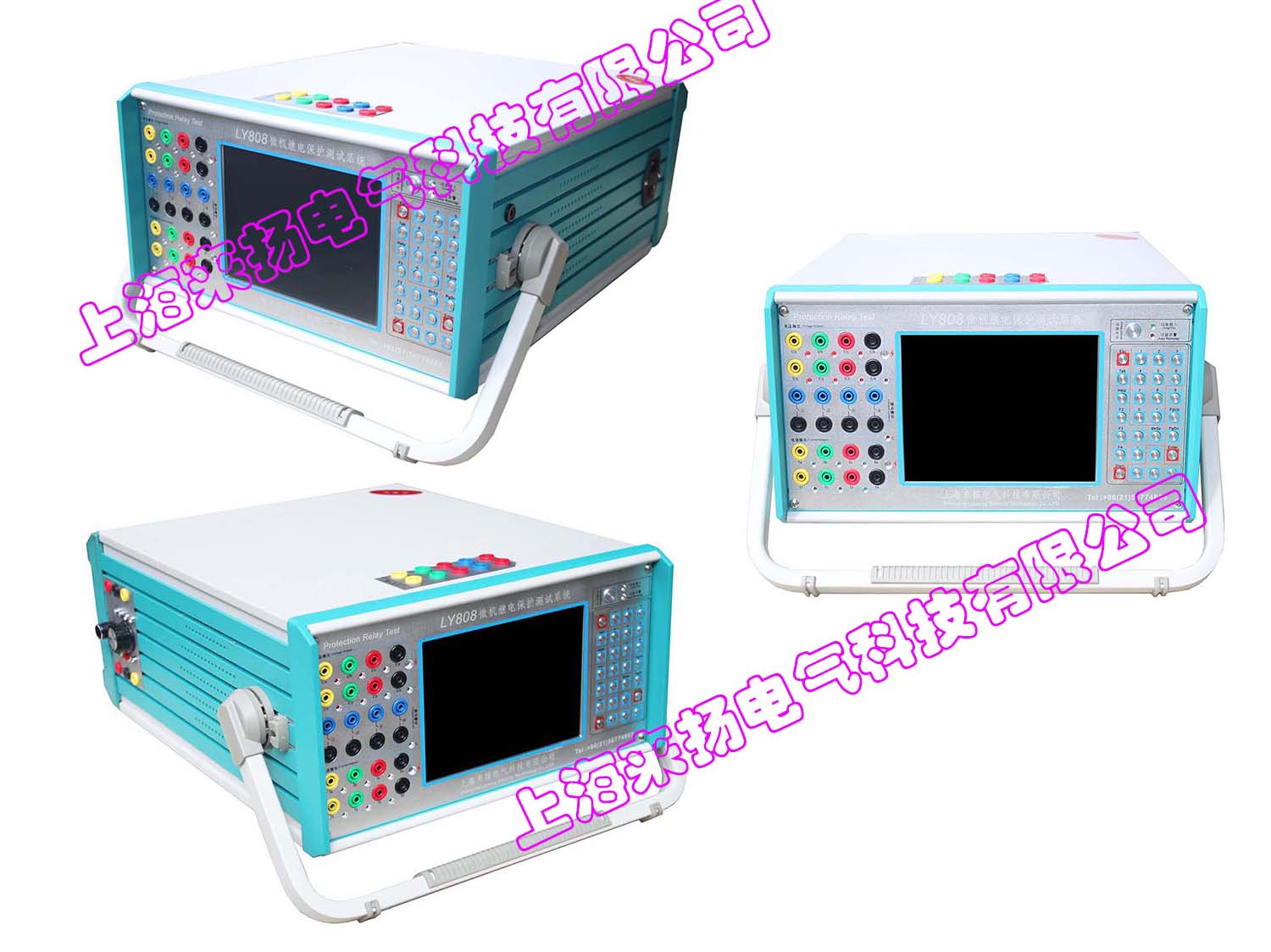

第1章 技术参数及特点（ly808六相继电保护测量仪提供实时数据，准确又快捷）

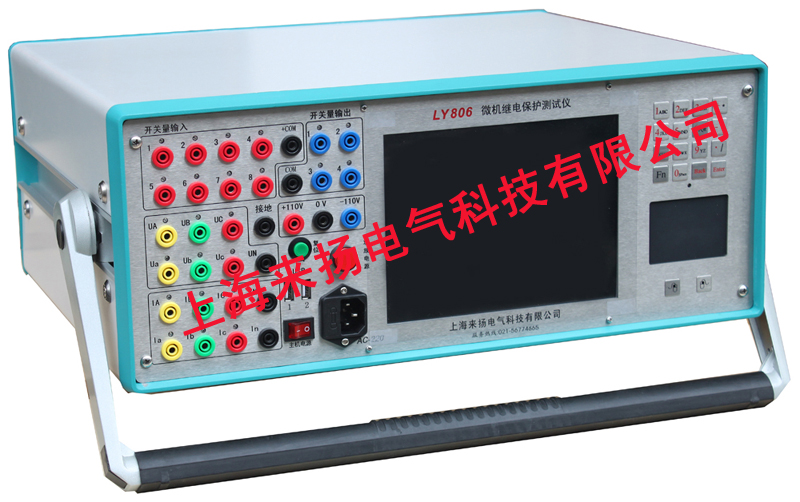

1.1 面板说明

  1    电压源输出端口  ua、ub、uc、ux和共用中性点un。

  2    机壳接地端口  在测试时应可靠接地，可以提高测试数据的准确性和测试的可靠性。

  3    电流源输出端口  ia、ib、ic和共用中性点in。

  4    开关量输入端口  ta、tb、tc、td、te、tf、tg、th共8路独立输入，兼容空接点与15v～250v有源接点，能自动识别有源接点的极性，tn为公共端。

  5    开关量输出端口  4对空接点输出。

  6    液晶显示屏  8.4〞彩色液晶显示屏。

  7    usb接口  可以通过usb接口将测试数据存储到u盘中。

1.2 技术参数（ly808六相继电保护测量仪提供实时数据，准确又快捷）

1.2.1 交流电流源

六相共用中性点的电流源，电流上升下降时间 ＜100μs

*大输出功率：300va/相

输出准确度：

分辨力：

单相连续输出时间：

1.2.2 交流电压源

六相共用中性点的电压源，电流上升下降时间 ＜100μs

*大输出功率：≥75va/相

输出准确度：

分辨力：

1.2.3 直流电流源

单相输出范围：-10a～ 10a或0～20a

*大输出功率：200va/相

输出准确度：

分辨力：5ma

1.2.4 直流电压源

直流电压输出范围：-150v～ 150v或0～300v

*大输出功率：≥100va

输出准确度：

分辨力：

1.2.5 交流电压、电流源角度

相角范围：0°～ 360°

准确度：±0.3°

分辨力：0.1°

1.2.6 交流电压、电流源频率

频率范围：10～1000hz

输出准确度：

分辨力：0.001 hz

能叠加2～20次任意幅值的谐波及直流

1.2.7 计时精度

1.2.8 开入量

8路独立开关接点输入，自动识别有源接点的极性

兼容空接点与15v～250v有源接点

1.2.9 开出量

4对可编程开关空接点输出

接点容量：250vdc，0.5a 或 250vac，0.5a

1.2.10 同步性

电压电流同步性 ≤50μs

1.2.11 供电电源

交流输入电压

额定值：220v ± 10%

基准值：220v ± 2%

交流供电频率：

额定值：50hz ± 10%

基准值：50hz ± 2%

1.2.12 使用环境条件

环境温度：－10℃～ 40℃

相对湿度：≤90%

大气压强：80～110kpa

1.3 技术特点（ly808六相继电保护测量仪提供实时数据，准确又快捷）

其主要特点表现为：

使用易用的windows xp操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。

高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色tft液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。

配备有超薄型工业键盘和触控鼠标，可以象操作普通pc机一样通过键盘或鼠标完成各种操作。

配备有外接usb接口，可以方便地进行数据存取和软件维护。

无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。

采用高性能d/a转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。

可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。

功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到*大时，波形仍能保证不失真、不削峰。

开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250v范围内能正常工作。

可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。

采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。

仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

1.4 硬件结构（ly808六相继电保护测量仪提供实时数据，准确又快捷）

1.4.1. 数字信号处理器微机

采用高速数字控制处理器作为输出核心，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。由于点数高，波形保真度高，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现准确移相、谐波叠加，高频率时亦可保证高的精度。

1.4.2. 高性能工业控制计算机

采用高性能工控机作为控制微机，直接运行window xp操作系统，装置面板带有大尺寸真彩色tft显示器、内嵌式工业键盘，装置前面板设有多个usb口可方便地进行数据存取、数据通信和进行软件升级等。

试验的全过程及试验结果均在显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便，操作控制由工业键盘进行，操作简单方便，只需简单的计算机知识，极易掌握。

1.4.3. d/a转换和低通滤波

采用高精度d/a转换器，保证了全范围内电流、电压的精度和线性度，由于d/a分辨力高和波形点数高，d/a转换输出的阶梯波已具有相当好的波形质量，后级仅需较简单的低通滤波器即可滤除高频分量，还原出高质量、高稳定的正弦波，很好地克服了幅值和相位漂移等问题，

1.4.4. 电压、电流放大器

相电流、电压不采用升流、升压器，而采用直接输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流、电压特征。

功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流或开路，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时，限时时间到，软件自动关闭功率输出并给出告警指示。

1.5 操作使用（ly808六相继电保护测量仪提供实时数据，准确又快捷）

1.5.1 开机步骤

将测试仪电源线插入交流220v电源插座上。

打开测试仪电源。

1.5.2 关机步骤

使用鼠标单击界面左下角处的“开始”->“关机”，在弹出的对话框中选择“确定”即可关闭计算机，在确认计算机关闭后，再关闭面板电源开关。关机时请勿直接关闭面板电源开关，请先关闭计算机的windows操作系统，然后再关闭电源开关。

1.5.4 交流电流源提高输出电流

当使用电流超过测试仪每相输出的*大电流时，可将测试仪电流源并联使用。并联使用时，应将并联电流通道的输出相位设为相同，此时输出的电流就是并联电流通道输出幅值之和。

1.5.5 交流电压源提高输出电压

当使用电压超过测试仪每相输出的*大电压时，可将两相电压的相位设为相差180°，此时输出的电压就是两相电压通道输出幅值之和。

1.6 软件快捷键

f2 开始/停止试验         在测试仪未输出信号时按下f2键后，测试仪开始输出信号。在试验过程中，按下f2键可停止试验，测试仪停止输出信号。

f3 退出试验              关闭当前试验模块。

f5 手动递增              在试验中每按下一次f5键，输出信号就按照设定的步长增加一次。

f6 手动递减              在试验中每按下一次f6键，输出信号就按照设定的步长减小一次。

ctrl 1 — ctrl 6  打开/关闭输出通道      ctrl 1 ～ ctrl 3对应ua、ub、uc，

ctrl 4 ～ ctrl 6对应ia、ib、

ic。

ctrl f1 — ctrl f6  打开/关闭输出通道  ctrl f1 ～ ctrl f3对应ua、

ub、uc，

ctrl f4 ～ ctrl f6对应ia、

ib、ic。

tab             将输入焦点移动至下一个输入框。

shift tab     将输入焦点移动至上一个输入框。

f7 读取设置文件  从保存的参数设置文件中导入试验参数。

f8 保存设置文件  将当前设定的试验参数保存到文件中。

f9 保存试验报告  可保存成文本格式的试验报告。
