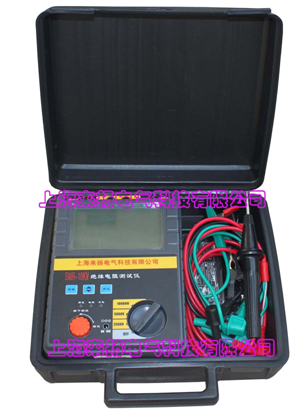

一、產品特性（smr絕緣電阻試驗儀重量輕方便攜帶）

1、儀表的絕緣測試對于smr-i在500v可測20gω, 在1000v可測40gω, 在2500v可測100gω；對于在2500v可測100gω, 在5000v可測200gω；

2、額定的輸出電壓保持在對smr-i型負載電阻可低至4mω/8mω/20mω；對smr型為20mω/40mω，這使得儀表能夠精準測量較低的絕緣阻抗。

3、自動轉換的高低范圍雙刻度指示, 彩色刻度易于讀識, 并且有led顯示相應色彩。

4、整機采用abs塑料機殼便攜式設計，具有抗干擾能力強、結構緊湊、外觀精美。

5、儀表采用超薄型張絲表頭，抗震能力強。

6、交直流兩用，內置可充電池和智能充電模塊，整機輸出功率大（c型）。

7、是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。

二、技術指標（smr絕緣電阻試驗儀重量輕方便攜帶）

儀表的技術指標見表1。

表1：smr系列技術指標

三、儀表結構（smr絕緣電阻試驗儀重量輕方便攜帶）

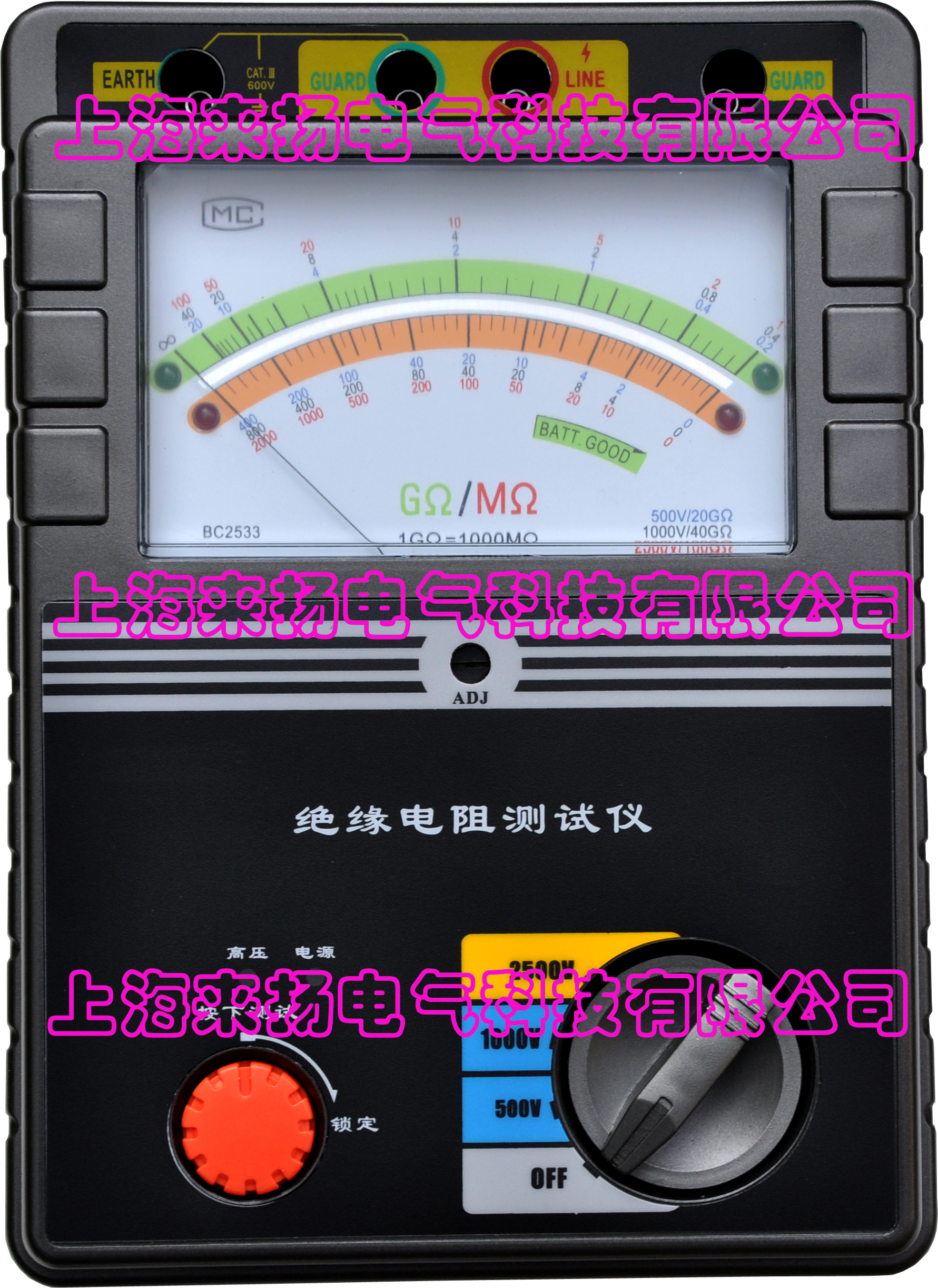

儀表結構圖（圖1）

2、結構說明（表2）

第三章 使用方法（smr絕緣電阻試驗儀重量輕方便攜帶）

一、準備工作

注意：當頭一次使用儀表時，需充電6小時（c型）。否則儀表不能正常工作。充電方法祥見“電池充電”的相關內容。

1、  試驗前應拆除被試設備電源及一切對外連線，并將被試物短接后接地放電1min，電容量較大的應至少放電2min以免觸電和影響測量結果。

效驗儀表指針是否在無窮大上，否則需調整機械調零螺絲⑦。

注意：在調整機械調零螺絲時，左右調整量為半圈。過度調整容易引起表頭損壞。

3、  用干燥清潔的柔軟布擦去被試物的表面污垢，必要時先用汽油洗凈套管的表面積垢，以消除表面漏電電流影響測試結果。

4、將高壓測試線一端（紅色）插入②line端，另一端接于或使用掛鉤掛在被試設備的高壓導體上，將綠色測試線一端插入③guard端，另一端接于被試設備的高壓護環上，以消除表面泄漏電流的影響（詳見“屏蔽端（guard）的使用方法”相關內容。將另外一根黑色測試線插入地端  （earth）①端，另一頭接于被試設備的外殼或地上。

注意：在接線時，特別注意line（紅色）與guard（綠色）的接法，不要將其短路。

二、開始測試（smr絕緣電阻試驗儀重量輕方便攜帶）

1、轉動波段開關接通電源，如電源工作正常指示燈應發綠光否則回發紅或黃色光。

對于smr型表轉動到batt.check檔，按下測試鍵⑩，儀表開始檢測電池容量。

對于smr只要轉動到電壓選擇檔，儀器自動接通檢測電池容量3秒鐘。當指針停在batt.good區,則電池是好的,否則需充電（c型）或更換電池。

3、轉動波段開關，選擇需要的測試電壓（500v/1000v/2500v/5000v）。

4、按下或鎖定測試鍵⑩開始測試。這時測試鍵上方高壓輸出指示燈發亮并且儀表內置蜂鳴器每隔1秒鐘響一聲，代表line②端有高壓輸出。

警告：測試過程中，嚴禁觸模探棒前端裸露部分以免發生觸電危險。

5、 當綠色led亮,在外圈讀絕緣電阻值(高范圍);紅色led亮,則讀內圈刻度。測試完后,松開測試鍵⑩，儀表停止測試，等待幾秒鐘,不要立即把探頭從測試電路移開。這時儀表將自動釋放測試電路中的殘存電荷。

警告：試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電（儀表也有內置自動放電功能，不過時間較長）

需連續進行第2次測量時，可按3-5步驟執行。

注意：如長期不進行測試，需將電池倉中的電池拿出，以免電池液滲漏損壞儀表。

三、屏蔽端（guard）的使用方法

在電力電纜等的絕緣測量或外界電磁場干擾時，為了消除表面漏電和外界電磁場的干擾而影響測量結果的準確度，在實際測量過程中，采用儀表的屏蔽端來消除漏電電流、屏蔽干擾。

對于兩節及以上的被試品，例如避雷器、耦合電容可采用圖5所示的接線進行測量。圖中將屏蔽端接到被測避雷器上一節法蘭上，這樣，由上方高壓線路等所引起的干擾電流由屏蔽端子屏蔽掉，而不經過測試主回路，從而避免了干擾電流的影響。對上節避雷器，可將其上法蘭接儀表地端（earth）后再接地，使干擾電流直接入地。但后者不能將干擾完全消除掉。

其它方面的應用可參考此接法。

四、電池充電（c型）

1、儀表可采用交直流兩種方式供電，但在現場電源干擾較大或不穩定時，推薦使用電池供電。

2、頭一次使用充電電池時，需充電6小時以上。否則儀表不能正常工作。

3、充電電路采用專用智能充電管理模塊，可自動停止充電。

注意：充電適配器的交流輸入電壓范圍為220v±15%，以免接錯電源造成不必要的損失。

4、將充電適配器的直流端插入儀表電源插孔⑨，另一端接通交流電源，充電指示燈（紅色）亮，快速充電開始。

5、電池接近充滿后，充電指示燈（綠燈）亮，轉換到慢充狀態。經過一端時間（1－2）小時可取下插頭停止充電開始使用儀表。

注意：儀表不使用時，應確保波段開關處于關閉狀態，以免電池過早用完。
