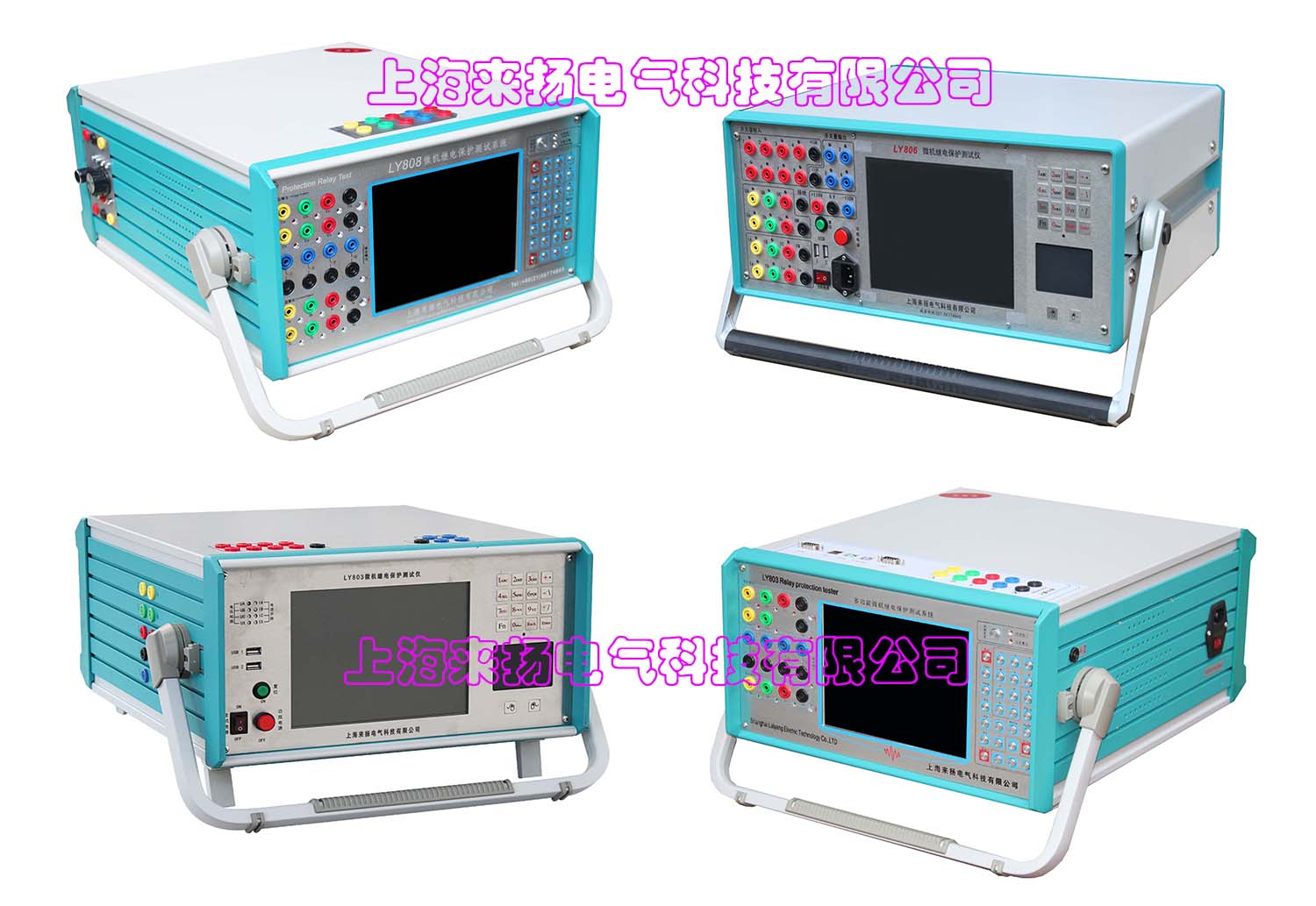

第1章 技術參數及特點（ly808六相微機繼保校驗儀測試精準,穩定可靠）

1.1 面板說明

  1    電壓源輸出端口  ua、ub、uc、ux和共用中性點un。

  2    機殼接地端口  在測試時應可靠接地，可以提高測試數據的準確性和測試的**性。

  3    電流源輸出端口  ia、ib、ic和共用中性點in。

  4    開關量輸入端口  ta、tb、tc、td、te、tf、tg、th共8路獨立輸入，兼容空接點與15v～250v有源接點，能自動識別有源接點的極性，tn為公共端。

  5    開關量輸出端口  4對空接點輸出。

  6    液晶顯示屏  8.4〞彩色液晶顯示屏。

  7    usb接口  可以通過usb接口將測試數據存儲到u盤中。

1.2 技術參數（ly808六相微機繼保校驗儀測試精準,穩定可靠）

1.2.1 交流電流源

六相共用中性點的電流源，電流上升下降時間 ＜100μs

*大輸出功率：300va/相

輸出準確度：

分辨力：

單相連續輸出時間：

1.2.2 交流電壓源

六相共用中性點的電壓源，電流上升下降時間 ＜100μs

*大輸出功率：≥75va/相

輸出準確度：

分辨力：

1.2.3 直流電流源

單相輸出范圍：-10a～ 10a或0～20a

*大輸出功率：200va/相

輸出準確度：

分辨力：5ma

1.2.4 直流電壓源

直流電壓輸出范圍：-150v～ 150v或0～300v

*大輸出功率：≥100va

輸出準確度：

分辨力：

1.2.5 交流電壓、電流源角度

相角范圍：0°～ 360°

準確度：±0.3°

分辨力：0.1°

1.2.6 交流電壓、電流源頻率

頻率范圍：10～1000hz

輸出準確度：

分辨力：0.001 hz

能疊加2～20次任意幅值的諧波及直流

1.2.7 計時精度

1.2.8 開入量

8路獨立開關接點輸入，自動識別有源接點的極性

兼容空接點與15v～250v有源接點

1.2.9 開出量

4對可編程開關空接點輸出

接點容量：250vdc，0.5a 或 250vac，0.5a

1.2.10 同步性

電壓電流同步性 ≤50μs

1.2.11 供電電源

交流輸入電壓

額定值：220v ± 10%

基準值：220v ± 2%

交流供電頻率：

額定值：50hz ± 10%

基準值：50hz ± 2%

1.2.12 使用環境條件

環境溫度：－10℃～ 40℃

相對濕度：≤90%

大氣壓強：80～110kpa

1.3 技術特點（ly808六相微機繼保校驗儀測試精準,穩定可靠）

其主要特點表現為：

使用易用的windows xp操作系統，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”。

高性能的嵌入式工業控制計算機和大屏幕高分辨力彩色tft液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。

配備有超薄型工業鍵盤和觸控鼠標，可以象操作普通pc機一樣通過鍵盤或鼠標完成各種操作。

配備有外接usb接口，可以方便地進行數據存取和軟件維護。

無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪。

采用高性能d/a轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求。

可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相角、頻率。

功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，在輸出電流達到*大時，波形仍能保證不失真、不削峰。

開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250v范圍內能正常工作。

可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，可以實時存儲測試數據，顯示矢量圖，打印報表等。

采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便。

儀器具有自我保護功能，采用合理設計的散熱結構，具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

1.4 硬件結構（ly808六相微機繼保校驗儀測試精準,穩定可靠）

1.4.1. 數字信號處理器微機

采用高速數字控制處理器作為輸出核心，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。由于點數高，波形保真度高，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現準確移相、諧波疊加，高頻率時亦可保證高的精度。

1.4.2. 高性能工業控制計算機

采用高性能工控機作為控制微機，直接運行window xp操作系統，裝置面板帶有大尺寸真彩色tft顯示器、內嵌式工業鍵盤，裝置前面板設有多個usb口可方便地進行數據存取、數據通信和進行軟件升級等。

試驗的全過程及試驗結果均在顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便，操作控制由工業鍵盤進行，操作簡單方便，只需簡單的計算機知識，極易掌握。

1.4.3. d/a轉換和低通濾波

采用高精度d/a轉換器，保證了全范圍內電流、電壓的精度和線性度，由于d/a分辨力高和波形點數高，d/a轉換輸出的階梯波已具有相當好的波形質量，后級僅需較簡單的低通濾波器即可濾除高頻分量，還原出高質量、高穩定的正弦波，很好地克服了幅值和相位漂移等問題，

1.4.4. 電壓、電流放大器

相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。

功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流或開路，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時，限時時間到，軟件自動關閉功率輸出并給出告警指示。

1.5 操作使用（ly808六相微機繼保校驗儀測試精準,穩定可靠）

1.5.1 開機步驟

將測試儀電源線插入交流220v電源插座上。

打開測試儀電源。

1.5.2 關機步驟

使用鼠標單擊界面左下角處的“開始”->“關機”，在彈出的對話框中選擇“確定”即可關閉計算機，在確認計算機關閉后，再關閉面板電源開關。關機時請勿直接關閉面板電源開關，請先關閉計算機的windows操作系統，然后再關閉電源開關。

1.5.4 交流電流源提高輸出電流

當使用電流超過測試儀每相輸出的*大電流時，可將測試儀電流源并聯使用。并聯使用時，應將并聯電流通道的輸出相位設為相同，此時輸出的電流就是并聯電流通道輸出幅值之和。

1.5.5 交流電壓源提高輸出電壓

當使用電壓超過測試儀每相輸出的*大電壓時，可將兩相電壓的相位設為相差180°，此時輸出的電壓就是兩相電壓通道輸出幅值之和。

1.6 軟件快捷鍵

f2 開始/停止試驗         在測試儀未輸出信號時按下f2鍵后，測試儀開始輸出信號。在試驗過程中，按下f2鍵可停止試驗，測試儀停止輸出信號。

f3 退出試驗              關閉當前試驗模塊。

f5 手動遞增              在試驗中每按下一次f5鍵，輸出信號就按照設定的步長增加一次。

f6 手動遞減              在試驗中每按下一次f6鍵，輸出信號就按照設定的步長減小一次。

ctrl 1 — ctrl 6  打開/關閉輸出通道      ctrl 1 ～ ctrl 3對應ua、ub、uc，

ctrl 4 ～ ctrl 6對應ia、ib、

ic。

ctrl f1 — ctrl f6  打開/關閉輸出通道  ctrl f1 ～ ctrl f3對應ua、

ub、uc，

ctrl f4 ～ ctrl f6對應ia、

ib、ic。

tab             將輸入焦點移動至下一個輸入框。

shift tab     將輸入焦點移動至上一個輸入框。

f7 讀取設置文件  從保存的參數設置文件中導入試驗參數。

f8 保存設置文件  將當前設定的試驗參數保存到文件中。

f9 保存試驗報告  可保存成文本格式的試驗報告。
